【產品說明】
GL11H-16 Y型鑄鐵過濾器：閥體材料為灰鑄鐵，適用于水、蒸汽、油品，公稱尺寸 DN15~DN500，用于工作壓力 ≤1.6MPa 的管路上，可過濾介質中的污垢，銹等雜物，主要起到保護閥門和設備的正常使用。Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥定位水位閥或其它設備的進口端。

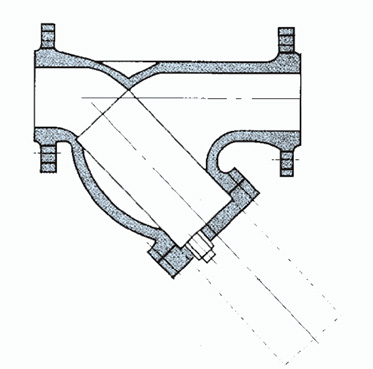

【結構簡圖】
【性能參數】
| GL11H-16 Y型過濾器性能參數 |
| 過濾器型號 | PN | 工作壓力 (MPa) | 使用溫度 (℃) | 適用介質 |
| GL11H-16 | 16 | ≤ 1.6 | ≤ 200 | 水、蒸汽、油品 |
【零件材料】
| GL11H-16 Y型過濾器零部件材料 |
| Y型過濾器型號 | 材料 |
| 閥體 | 閥蓋 | 過濾網 |
| GL11H-16 | 灰鑄鐵 | 灰鑄鐵 | 不銹鋼 |
【外形尺寸及重量】
| GL11H-16 Y型過濾器主要外形及結構尺寸 |
| DN | DN/in | L | H | 重量/kg |
| 15 | 1/2 | 90 | 70 | 0.75 |
| 20 | 3/4 | 100 | 70 | 0.7 |
| 25 | 1 | 110 | 80 | 0.93 |
| 32 | 11/2 | 130 | 95 | 1.27 |
| 40 | 11/2 | 150 | 95 | 1.96 |
| 50 | 2 | 170 | 110 | 2.7 |
注釋：此過濾器最大尺寸可以做到DN500mm。
